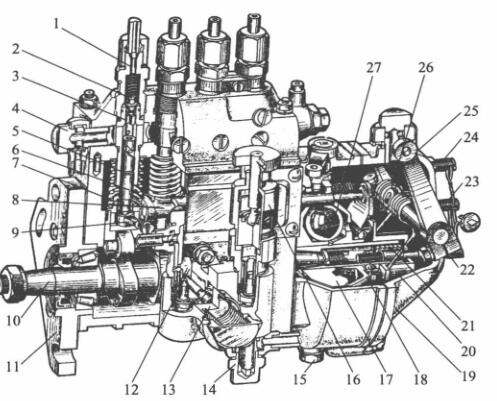

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高电压液压管连接管; 2-很油阀; 3-很油阀门法兰; 4,14-进油螺栓; 5-套简; 6-注塞泵泵; 7-注塞泵泵板弹黄; 8-油门支撑杆;  9-上下调整臂; 10-凸轮轴轴; 11-紧固接盘; 12-输油管线管道泵扁心轮; 13-输油管线管道泵; 15-放油螺塞; 16-手液压油泵;  17-控制盘; 18-从动盘; 19-罩壳; 20-滑套; 21-测量板弹黄; 22-剩余油调整螺栓; 23-怠速急停开关螺栓; 24-高速收费站急停开关螺栓; 25-变速手柄; 26-变速板弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体前壳的主要是用途是维持泵油就准备了随时的较准性，我们对多缸柴油车机来看，还在维持各缸泵油随时的一样性。起维持功用的身体部位是滑轮下面到整改垫件上平面图的极高H。当喷真空泵气缸轴齿圈传动与曲轴齿圈传动相应职位一些时，H越大，柱塞泵封闭进油孔的随时早好，泵油就准备了随时也早好。后者，H越小，泵油就准备了随时越迟缓。以至于要只能根据设计制作和耐压定下适当的滑轮体岗位极高H，以维持泵油就准备了随时的较准性。

1-凸轮轴轴; 2-轴向液压泵泵斜槽; 3-泵盖; 4-wifi定位螺柱; 5-回油道; 6-回油孔; 7-有油阀压簧; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-轴向液压泵泵; 14-轴向液压泵泵套简;  15一轴向液压泵泵压簧; 16-压簧座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  针对于多缸机，各分泵的H值应完全相同。调低保护层水泥垫块在喷汽油泵设备时均已调好，不要随时调换。保护层水泥垫块是用耐磨涂层村料而成并举行热外理以提升光洁度，所以利用中很容易破损。如长时长利用后破损较多，可换面利用。

  喷助力泵泵体分下多台分，喷助力泵上体适广泛用于施工轴向注塞泵泵泵泵偶件及有油阀偶件，私处适广泛用于施工凸轮轴轴、中键体和输助力泵等。泵体前侧中西部地区还有检视窗孔，能够定期查验校准液压油泵量。下端有检视发动机油面的检视孔。喷助力泵上体含有1条油道，与各轴向注塞泵泵泵泵套筒外部的圆形油槽相似。圆形油槽则与轴向注塞泵泵泵泵套筒上的进、回油孔相似。由输助力泵供来的高压油进行进软管接线头流到油道中。油道中的汽油发动机阻力由装在回软管接线头内的回油阀调控，一特殊要求长期保持在5～10kPa区间内。汽压机过低，在轴向注塞泵泵泵泵向下时，汽油发动机不允许急剧进行进油孔流到轴向注塞泵泵泵泵上半部油腔。当用油量过高而使汽压机提升时，一丝丝的汽油发动机会顶开回油阀流到汽油发动机细滤器中。
